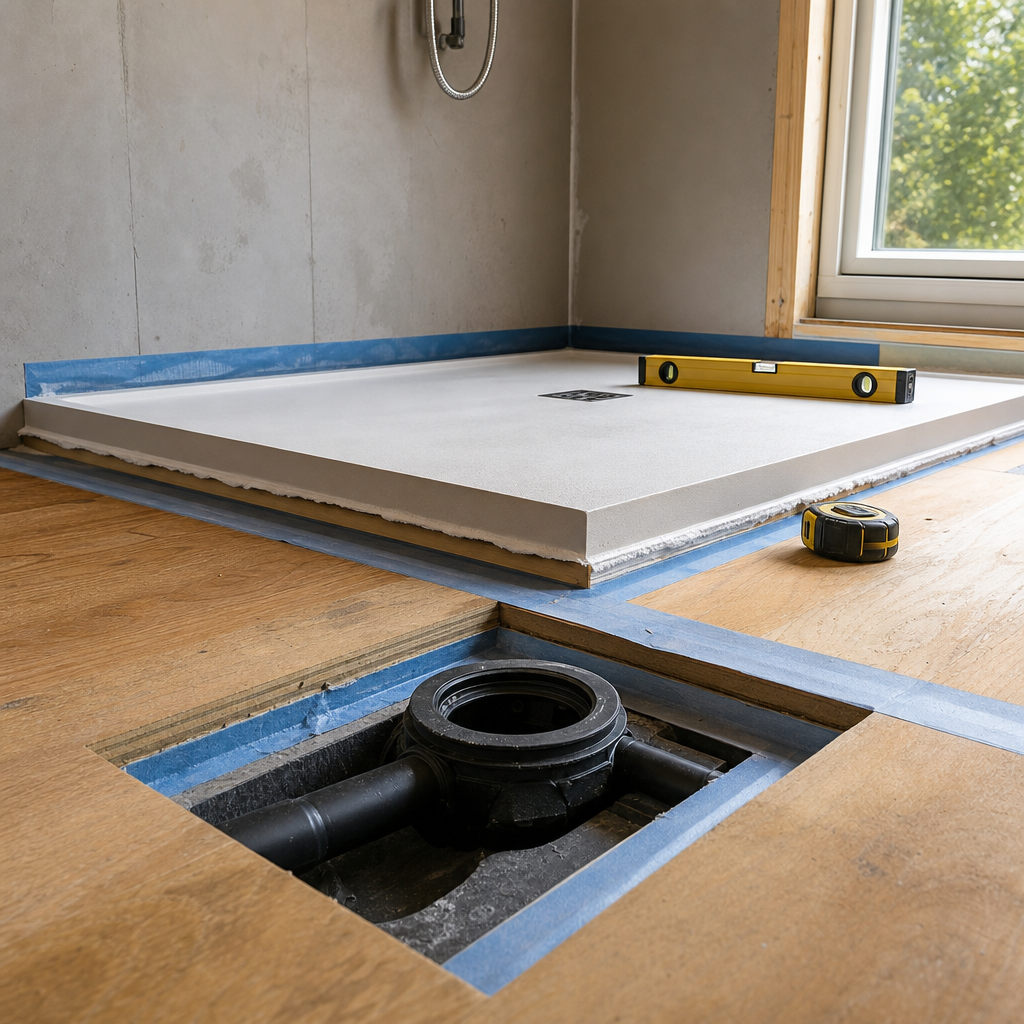

Que stipule le DTU pour la pose d’un receveur de douche sur plancher en bois ?

Installer un receveur de douche sur un plancher en bois demande de traiter ensemble la stabilité du support, l’évacuation et la continuité de l’étanchéité. Le NF DTU 60.1 ne transforme pas automatiquement un plancher bois en support admis pour tous les receveurs : la solution retenue doit être compatible avec la structure et, lorsqu’elle sort des techniques traditionnelles, s’appuyer sur un procédé évalué. Voici les règles à connaître et les précautions à prendre pour obtenir une installation durable et sans mauvaise surprise 😊.

Ce que stipule le DTU pour un receveur de douche et la question du support bois

Avant toute intervention, il faut distinguer les règles applicables à la plomberie, celles qui concernent les revêtements collés et les documents propres au procédé d’étanchéité choisi.

Le NF DTU 60.1 « Plomberie sanitaire pour bâtiments » encadre notamment la mise en œuvre des appareils sanitaires et de leurs évacuations. Il ne suffit toutefois pas, à lui seul, à valider n’importe quelle pose sur plancher bois. Les conditions d’emploi du receveur, de son support et de son raccordement doivent être vérifiées dans la documentation du fabricant.

Une pose directe sur un plancher en bois, un panneau OSB ou un autre support bois ne relève donc pas automatiquement du domaine traditionnel du DTU 60.1. Les supports peuvent différer, par exemple plancher sur solives ou lambourdes, panneaux CTB-X, CTB-H, OSB ou parquet sur ossature bois. Leur aptitude dépend de leur constitution, de leur rigidité et du procédé retenu, avec des renvois possibles aux règles applicables aux ouvrages en bois, notamment le NF DTU 51.3.

Le point déterminant est la couverture technique de la solution choisie. Lorsqu’une douche zéro ressaut, un receveur à carreler ou une étanchéité sur plancher bois n’est pas couvert par une technique traditionnelle, il faut rechercher une évaluation technique visant cette configuration, par exemple un Avis Technique ou une ATEx. Un simple argument commercial ou une notice prévue pour un support minéral ne suffit pas.

Conséquences pratiques si le plancher est en bois

Le bois peut subir des mouvements, des variations dimensionnelles et des déformations plus sensibles que celles d’une dalle maçonnée. Le receveur, le carrelage, l’étanchéité et les raccords doivent donc former un ensemble compatible avec les mouvements prévisibles du support.

Responsabilité et options

Poser un receveur directement sur un plancher bois sans vérifier le domaine d’emploi du procédé expose à des désordres tels que fissuration, décollement, défaut d’écoulement ou infiltration. Deux orientations sont généralement retenues : reconstituer un support suffisamment rigide et désolidarisé, ou utiliser un système complet évalué pour les planchers bois.

La traçabilité doit porter sur le support, le primaire éventuel, les colles, les bandes, les angles, la membrane ou le système d’étanchéité, ainsi que sur le raccordement au receveur. Conservez les notices et prenez des photos avant la fermeture des parois ou du sol.

Deux voies techniques à étudier

La première voie consiste à créer une assise plane et stable, par exemple au moyen d’un ravoirage désolidarisé lorsque sa composition et son emploi sont adaptés au chantier. Cette solution ne devient pas automatiquement conforme à tous les DTU : ses caractéristiques, son épaisseur, sa masse et sa compatibilité avec le plancher doivent être vérifiées.

La seconde consiste à poser un système complet destiné aux supports bois, comme un receveur prêt à carreler, un panneau de douche ou une rehausse associés aux éléments d’étanchéité prévus. Un produit de type Wedi ou Jackoboard ne doit être retenu qu’après vérification de la notice et du document technique correspondant au modèle utilisé.

Conditions du support bois avant toute pose

Le support doit être stable, rigide, plan et suffisamment porteur. Ces critères ne se limitent pas à la surface visible : ils concernent aussi les solives, les lambourdes, les panneaux, les fixations et la zone où seront installés le receveur et l’évacuation.

Planéité et stabilité

Contrôlez la planéité à la règle et repérez les zones souples ou bruyantes. La tolérance de 3 mm par mètre linéaire indiquée dans le montage initial doit être considérée comme un objectif de préparation, à confirmer par les prescriptions du système posé. Une irrégularité peut créer un porte-à-faux et concentrer les charges sous le receveur.

Le fond du receveur doit être soutenu sur toute la surface prévue par le fabricant. Il ne faut pas compter sur quelques plots de colle pour compenser un support instable, sauf si cette méthode est explicitement prévue par le procédé.

Rigidification et correction

Pour corriger certains défauts, un ragréage fibré spécial supports bois peut être envisagé. L’article initial mentionne une épaisseur de 2 à 8 mm, mais cette plage ne vaut que si elle correspond à la fiche du produit et à l’état du support. Un ragréage ne remplace pas une reprise de structure lorsque le plancher fléchit.

Selon le diagnostic, il peut être nécessaire de renforcer les solives, d’ajouter des panneaux de contreventement ou de reprendre les fixations. Une réservation destinée à encastrer le receveur doit être prévue avec les dimensions adaptées, sans supprimer ni entailler une solive ou une lambourde sans validation structurelle.

Étanchéité du support

Sur un plancher bois, la protection contre les infiltrations doit être définie par le procédé retenu. Une membrane, un système d’étanchéité liquide ou un film ne sont pas interchangeables. Certains produits conçus pour les supports minéraux ne visent pas les planchers bois.

Un SPEC ou une protection à l’eau sous carrelage ne doit pas être confondu avec une étanchéité complète d’un plancher intermédiaire. De même, une natte de désolidarisation peut limiter certains mouvements sans constituer à elle seule un système d’étanchéité autorisant une douche sans receveur. Vérifiez toujours le domaine d’emploi, les composants associés et la configuration exacte dans l’Avis Technique, l’ATEx ou la notice du fabricant.

Vérification structurelle

Avant la pose, contrôlez l’état des solives, des lambourdes et des panneaux, ainsi que l’absence de flèche excessive. Il faut tenir compte du poids du receveur, du ravoirage éventuel, du carrelage, de l’eau et des usagers.

La réservation, la hauteur disponible et le passage de l’évacuation doivent être étudiés avant de choisir le modèle. Cette vérification évite de fragiliser la structure pour gagner quelques centimètres et permet d’intégrer les contraintes d’écoulement, d’étanchéité, d’acoustique et d’électricité dès la conception.

Gestion de l’évacuation selon les prescriptions usuelles du DTU 60.1

L’évacuation conditionne la hauteur du receveur, la pente disponible et l’entretien futur. Elle doit être coordonnée avec la structure, et non réalisée après coup en perçant les éléments porteurs.

Choix et dimensionnement

Le montage initial retient une bonde de diamètre 90 mm pour le receveur et une canalisation d’évacuation de 50 mm. Ces dimensions doivent être confirmées par la notice du receveur, de la bonde et du réseau existant. La longueur, les coudes, la pente et l’accessibilité du siphon comptent aussi dans le bon fonctionnement.

Limitez les coudes et les percements. Si un passage traverse une solive ou une lambourde, sa position et ses dimensions doivent être compatibles avec la structure et, si besoin, validées par un professionnel compétent.

Implantation et intégration

Lorsque la bonde et le siphon sont intégrés dans une rehausse ou un ravoirage, vérifiez que la hauteur finie permet d’obtenir l’écoulement attendu sans affaiblir le plancher. Les brides, joints et raccords doivent être ceux prévus par le fabricant.

Dans la zone exposée à l’eau, le guide CSTB mentionne une pente minimale de 1 % vers le siphon, soit 1 cm par mètre. Cette valeur concerne les zones visées par le guide et ne doit pas être appliquée automatiquement à l’ensemble du plancher hors zone de douche. Réalisez un test d’écoulement et d’étanchéité avant de fermer les parements.

Pose d’un receveur sur plancher bois avec une solution système

Un receveur fini est généralement plus simple à traiter qu’une douche entièrement carrelée sans receveur, car sa surface assure la rétention de l’eau. Il reste toutefois nécessaire de vérifier que le modèle, son raccord périphérique et son support sont prévus pour un plancher bois.

Principe général

S’appuyer sur un système disposant d’un Avis Technique ou d’une ATEx permet de cadrer la pose hors support béton lorsque le document vise bien le plancher bois et la configuration du chantier. Le document technique décrit la constitution du support et les composants compatibles.

Il faut respecter la composition du système : support, primaire éventuel, mortier-colle, bandes, angles, membrane ou système d’étanchéité, raccord au receveur et mastic. Remplacer un seul élément par un produit d’une autre gamme peut modifier le fonctionnement prévu et remettre en cause l’évaluation du procédé.

Étapes type pour un kit receveur prêt à carreler ou panneau

Commencez par vérifier la planéité, la rigidité et la portance. Si un ragréage fibré est retenu, son emploi sur le support bois et son épaisseur doivent correspondre à sa fiche technique. Le fabricant peut demander une préparation ou une étanchéité spécifique du plancher avant la pose.

Installez ensuite la rehausse si la bonde et le siphon doivent être logés. L’exemple initial mentionne une rehausse Wedi d’environ 14 cm hors carrelage, mais cette dimension dépend du modèle et de la configuration. Elle doit laisser la place à l’évacuation et aux pentes prévues.

Le collage s’effectue avec le produit recommandé, parfois une colle polyuréthane monocomposant élastique, en double encollage avec des cordons d’environ 8 mm ou une spatule crantée de 6 mm lorsque la notice le prévoit. Il faut éviter les vides sous le receveur et respecter les temps ouverts ainsi que les conditions de température.

Après la pose, respectez un temps de séchage de 24 à 48 heures avant sollicitation, si cette durée correspond au produit utilisé. Traitez les jonctions périphériques avec les bandes, angles et mastics prévus, puis raccordez la bonde et réalisez un test avant la fermeture des parois.

Points de contrôle

Le support doit rester plan, rigide et porteur. L’étanchéité doit être continue autour du receveur, au niveau du siphon et sur les raccords avec les parois selon le système choisi. La notice du procédé fait foi pour l’ordre des opérations et les produits associés.

Pour une douche ouverte ou une douche zéro ressaut, le système peut imposer une étanchéité en partie courante de toute la pièce. Il faut également vérifier la résistance à la glissance du revêtement ; le guide CSTB mentionne un classement minimal PN 6 pour le local dans les configurations concernées.

Pose d’un receveur sur plancher bois via ravoirage désolidarisé

Le ravoirage désolidarisé peut créer une assise plane séparée du support bois. Il ne s’agit pas pour autant d’une dalle béton ni d’une validation automatique par le NF DTU 60.1. La masse ajoutée, la rigidité obtenue et la compatibilité avec les éléments porteurs doivent être étudiées.

Définition opérationnelle

Un ravoirage désolidarisé est une couche d’égalisation séparée du plancher par une couche adaptée afin de limiter la transmission des mouvements. Le montage initial le rapprochait des principes du NF DTU 52.2 pour les revêtements collés, mais ce DTU encadre la pose collée des revêtements céramiques et ne valide pas automatiquement toutes les solutions de douche sur support bois.

Le ravoirage peut contribuer à obtenir une assise plus régulière et à intégrer la bonde ou le siphon. Son emploi doit toutefois être couvert par les prescriptions du produit ou du système, notamment pour l’épaisseur, le séchage, la désolidarisation et la charge admissible par le plancher.

Démarche

Après vérification de la structure, posez la couche de désolidarisation adaptée, puis réalisez le ravoirage selon la composition prévue. Le montage initial citait des types E ou D ; ces références ne doivent être retenues que si elles correspondent au produit et au document technique utilisés.

La bonde et le siphon peuvent être intégrés dans la rehausse ou le ravoirage lorsque la solution le prévoit. Après séchage complet, le receveur est posé et raccordé selon les prescriptions du système. La pente d’écoulement et l’accès aux éléments d’entretien doivent rester compatibles avec la hauteur disponible.

Limites et intérêts

Cette méthode peut limiter les mouvements différentiels entre le plancher et l’ouvrage rapporté, tout en évitant une dalle lourde. Elle ne dispense ni de la vérification structurelle ni du traitement de l’étanchéité. Un ravoirage n’autorise pas à utiliser un produit d’étanchéité prévu uniquement pour un support minéral.

Lorsque la solution n’est pas couverte par une technique traditionnelle, il faut vérifier l’existence d’un Avis Technique, d’une ATEx ou d’un autre document d’évaluation visant le montage réellement réalisé.

Douche à zéro ressaut sur plancher bois

Une douche accessible sans marche demande davantage de coordination, car le sol doit intégrer l’évacuation, la pente et une étanchéité continue tout en conservant sa rigidité.

Cadre technique

Le guide CSTB consacré à la mise en œuvre des douches accessibles distingue les configurations avec receveur fini, receveur prêt à revêtir et solution sans receveur. Sur un plancher bois, une douche carrelée sans receveur ou un receveur à carreler ne doit pas être considérée comme une technique traditionnelle par défaut.

Pour une douche zéro ressaut avec sol carrelé, le procédé doit bénéficier d’une évaluation technique lorsqu’il n’est pas couvert par un DTU. Le document doit viser le support bois, la chape flottante éventuelle, l’étanchéité, le raccord au siphon et la liaison avec le receveur ou la zone sans receveur.

Étanchéité et pente

Dans les configurations concernées, l’étanchéité peut devoir couvrir toute la surface de la pièce, et pas uniquement le pourtour de la douche. Le traitement comprend généralement les bandes périphériques, les angles préformés, les raccords au siphon et la liaison receveur-paroi avec les composants prévus.

La pente vers le siphon doit être contrôlée dans la zone exposée à l’eau. La valeur de référence mentionnée par le guide est de 1 %, soit 1 cm par mètre. Elle ne doit pas conduire à créer une pente générale sur les zones qui ne sont pas concernées par l’écoulement.

Solutions et coordination

Employer un élément de douche prêt à carreler avec pente intégrée peut simplifier la réalisation, à condition que le système vise explicitement le plancher bois. La séquence peut associer une préparation structurelle, une rehausse ou un ravoirage, un panneau de douche, une bonde compatible et une étanchéité continue avant la pose du carrelage.

Il faut coordonner le choix du receveur avec la hauteur disponible, la réservation, le siphon, la pente, la rigidité du plancher et la continuité de l’étanchéité. La coordination entre le professionnel de la structure, l’étancheur et le carreleur réduit les risques de conflit entre les lots.

Bonnes pratiques et erreurs à éviter

Les précautions suivantes permettent de vérifier que le montage reste cohérent du support jusqu’au revêtement final.

Bonnes pratiques

Contrôlez la planéité à la règle et vérifiez les zones souples avant toute correction. Utilisez un ragréage fibré spécial bois uniquement si le produit et son épaisseur sont adaptés au support.

Choisissez un receveur fini, extra-plat ou prêt à carreler dont la documentation vise la configuration retenue. Assurez la continuité de l’étanchéité sous et autour du receveur, avec les relevés muraux, bandes et angles prévus. Utilisez un mastic étanche compatible avec le procédé.

Avant de fermer les parois, contrôlez la pente vers le siphon, l’écoulement, le raccordement de la bonde et l’absence de fuite. Pour une douche ouverte ou zéro ressaut, vérifiez si le système impose une étanchéité en partie courante de la pièce.

Erreurs à éviter

Ne posez pas un receveur sur un support irrégulier, souple ou présentant des zones en porte-à-faux. Ne percez pas excessivement les solives et ne créez pas de réservation en supprimant une partie porteuse sans validation préalable.

N’appliquez pas une étanchéité liquide ou une natte uniquement parce qu’elle est annoncée pour une douche sur support minéral. Vérifiez qu’elle vise bien le support bois et la configuration exacte du chantier. Ne confondez pas non plus une protection à l’eau sous carrelage avec l’étanchéité complète d’un plancher intermédiaire.

Ne mélangez pas des composants de systèmes différents sans validation. Respectez les temps de séchage des colles et des ravoirages, et ne retenez pas comme preuve de conformité un simple conseil commercial : la référence à consulter est l’Avis Technique, l’ATEx ou le document d’évaluation du procédé effectivement posé.

Check-list de conformité et de responsabilité

Ce tableau permet de contrôler les principaux points avant la pose et avant la fermeture des ouvrages.

Point de contrôle	Condition à vérifier	Action recommandée
Support	Plancher stable, rigide et suffisamment porteur	Contrôler les solives, lambourdes et panneaux ; renforcer si nécessaire
Procédé	Solution couverte par le DTU ou document technique adapté	Vérifier l’Avis Technique, l’ATEx ou la notice visant le support bois
Planéité	Objectif de l’ordre de 3 mm par mètre	Corriger avec un produit adapté ou reprendre la structure
Réservation	Dimensions compatibles avec le receveur et l’évacuation	Ne pas entailler une solive ou une lambourde sans validation
Étanchéité	Système compatible avec le bois et la configuration	Poser membrane, SEL, bandes, angles et mastic selon le document technique
Pente	1 % minimum vers le siphon dans la zone concernée	Contrôler la pente avant la pose du revêtement
Évacuation	Bonde et canalisation adaptées au receveur et au réseau	Prévoir la hauteur, limiter les coudes et tester l’écoulement
Collage	Produit, épaisseur et méthode prescrits	Respecter le double encollage si prévu et le temps de séchage de 24 à 48 heures lorsque la notice l’indique
Documentation	Preuves de mise en œuvre conservées	Archiver fiches fabricant, photos et procès-verbaux de test

En résumé, une douche fiable sur plancher bois est possible, mais elle ne repose pas sur une simple pose de receveur sur OSB ou sur parquet. Il faut adapter le support, choisir un procédé visant réellement le bois, assurer la continuité de l’étanchéité et contrôler l’évacuation avant la fermeture des ouvrages. 😊
